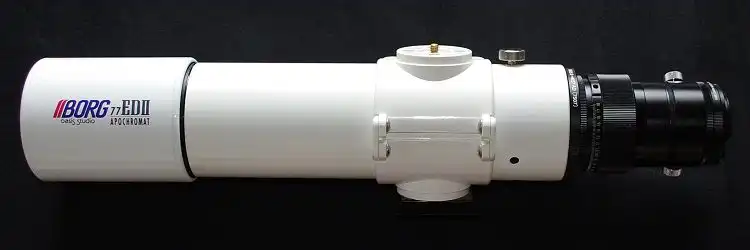

AFボーグとは、天体望遠鏡ボーグをペンタックス　F-AFアダプターを使用して、オートフォーカスの超望遠レンズとして使用できるようにするものです。
ボーグの使用法の一つです。
一つの完成された製品として存在するものではありません。
野鳥撮影のピント合わせに使用するために考案しました。

AFボーグの解像力についてはこのページの作例や機種別ページに掲載しています等倍画像を参考にしてください。

まずはこちらをご覧頂くと分かり易いと思います。「ボーグでオートフォーカス、AF BORG」

AFアダプターは現行でペンタックスのみ販売されていますが、現在ではボーグのAF化は既存レンズを改造してキャノンボディ等でも行われています。

PENTAX F-AFアダプターはボーグのノーマルの明るさでは作動しません。(メーカーではF2.8以上の明るさのレンズとしています)
そこでボーグので焦点距離を短縮して動作する明るさにする必要があります。
本来は純正のレデューサーを使うのがベストでしょうが、
AFアダプターが作動する為に必要な明るさに調整出来ること(クローズアップレンズの号数、取り付け位置により合成焦点距離、明るさが変化します)、コンパクトであること、安価であることなど、AFボーグをACクローズアップレンズを使用した接続の一例です。
PENTAX K-5の場合は接続法を変えて焦点距離を長くできます。

No２～No５の各ACクローズアップレンズが使用可能です。色々試してみましたが、それにより接続パーツや方法が変わってきます。
機種によりその相性もあるようです。また、鏡筒の全長も変わってきます。
本体ご購入後ペンタックスAFボーグ化のご予定のある場合、ご購入時にご相談いただきますと適切なお勧めができるかと思います。

AFボーグの露出の不安定現象について

2011.12.26更新
AFボーグで露出が暴れるケースにつきまして、接点部分の汚れが考えられるようです。
F値の表示は本来F-.-、F0.0と表示されるのですが、汚れがあるとそこに数値が表示されます。
当方で紹介していますのはAFアダプターの接点のすべて(A位置伝達を除く)を接触させる方法ですが、ショートさすピンをテープなどを貼って遮断して限定することで一定のF値の信号が伝わります。
カメラの測光は開放測光でボーグの場合は絞りがありませんので本来設定した絞り値によるシャッタースピードの調整がありません。接点が汚れていると導通が不安定になりピンにテープを貼って遮断したのと同じ状態になりF値の信号が発生してしまいSSが補正されてしまうのだと思います。接点をきれいにすれば解消すると思います。
こちらのページも参考にしてください。(2011.5.15)

2011.12.26追加
マウントの緩みについて
私は現在AFアダプター２個をペンタックス K-5、K-rで使用しています。ボーグのマウントも複数使用しています。すべてではなく個体差もありますが、マウントの接続が緩いものもあるようで、使用中にAFが止まってしまったり、メニュー操作中に画面が消えてしまったりすることがあります。また、上記の露出の不安定現象にも関係しているようです。
その点はこちらで紹介されている方法で解消できると思います。
こちらのページ

ご　注　意

最近、メーカーのよくあるお問い合わせに「販売店オリジナルのAFボーグを買ったがAFが効かない。どうしたらいいか？」という項目が追加されましたが、これは当店のセットのことではありませんのでご安心ください。
これはおそらくレデューサー0.78×DGTをセットにしたものと思われます。77EDⅡ等でこの組み合わせではK-7以前の機種ではAFは効かないと思われます。
また、K-7以前の機種ではＦ値がＦ5.6では実用になりませんのでご注意ください。K-7以前の機種ではＦ4.5ぐらいまでが実用的です。
当店ではカメラの設定等もお届け時にご案内しています。(2011.05.15)

AFボーグの基本的なことは下記ページで。

「紀伊半島カワセミ奮戦記・AFボーグ」
のページはこちらから
AFボーグ誕生時に作成したページです。AFボーグ誕生の経過やAFアダプターの基本的な接続や操作の特徴、カメラの設定など。

ペンタックF-AFアダプターの動作音

ペンタックスK-7にF-AFアダプターを付けて動作音と合焦音を録音してみました。
ヘリコイドは触らずAFアダプターが合焦する範囲内で狙いを変えて動作させました。 AFのスピードがイメージいただけるかと思います。
合焦音が聞き取りにくいかも知れませんがご容赦ください。
後の三回はピントの合わない方へ向けた、レンズが往復する音です。
上の画像をクリックしてください。

AFアダプターの倍率

AFアダプター使用の場合、一点の被写体に合焦する範囲は本体で一定の幅があります。
ボーグの場合、ピント合わせは直進式ですので、AFアダプターで合焦する範囲内で鏡筒が一番長い状態と一番短い状態の幅があります。
その幅のうちで最も綺麗に写る位置があるのではないかと感じていますが、比較できるような結果は得られていません。
だだ同じ位置から同じ被写体を写しても鏡筒本体のピント位置で写る大きさが変わります。これははっきり比較できます。
左は右の1.062倍の大きさです。この点を上手く使って撮影することも解像感を上げる撮影のコツだと思っています。(101ED、ACNo3)


AFアダプターで合焦する範囲内で本体が最も伸びた状態	AFアダプターで合焦する範囲内で本体が最も縮んだ状態

これは以前より「鳥は等倍」のページに載せていたものでペンタックスK20Dで写したものです。
36.5×26ｃｍの画用紙に幅８ｃｍ、一番長い部分が１８ｃｍの羽根を貼ったものです。

AFボーグ101ED

当ブログのAFボーグ101EDのカテゴリはこちら
デジボーグ101EDのページはこちら

(K-7撮影)

AFボーグ ×0.68×1.7	101EDのみ	101ED＋ ACクローズアップレンズNO3 0.68

(K-5撮影)

101ED＋
ACクローズアップレンズNO3
0.78

撮影範囲と周辺像の比較です。解像力等の比較の参考にはなりませんのでご注意ください。

AFボーグ101ED作例

~~直AF換算1632mmはAFが効き難い場合も多いですが換算1632mmの超望遠は非常に魅力的ですのでアップしました。~~
換算1632mmでは１０メートル先の２２センチ×１５センチの範囲を写します。
AFが動作するボーダーラインにあり、本体のパーツ構成等でも効き具合も変ってくるようです。
こちらは当ブログのAFボーグ101ED関係のページです。


ISO320ss1/800 縮小ノートリ PENTAX K-5 直AF換算1632mm	ISO320ss1/1000 縮小ノートリ PENTAX K-5 直AF換算1632mm	ISO400ss1/800 縮小ノートリ PENTAX K-5 直AF換算1632mm	ISO320ss1/400 縮小ノートリ PENTAX K-5 直AF換算1632mm	ISO400ss1/1000 縮小ノートリ PENTAX K-5 直AF換算1632mm


ISO320ss1/800 縮小ノートリ PENTAX K-5 直AF換算1632mm	ISO320ss1/640 縮小ノートリ PENTAX K-5 直AF換算1632mm	ISO400ss1/640 縮小ノートリ PENTAX K-5 直AF換算1632mm	ISO400ss1/640 縮小ノートリ PENTAX K-5 直AF換算1632mm	ISO400ss1/640 縮小ノートリ PENTAX K-5 直AF換算1632mm


ISO640ss1/1600 縮小ノートリ PENTAX K-7 ACNo3	ISO400ss1/1600 縮小トリミング PENTAX K-20D ACNo5	ISO800ss1/1250 縮小ノートリ PENTAX K-20D ACNo3	ISO800ss1/1000 縮小トリミング PENTAX K-20D ACNo3	ISO800ss1/1000 縮小トリミング PENTAX K-20D ACNo3

101EDのAFボーグはトビモノ狙いに使用していましたので、かなり無理に焦点を短縮していますのでトマリモノも解像感は良くないと思います。
適切なACクローズアップレンズの接続ですともっと良い解像感になると思います。

AFボーグ71FL

当ブログのAFボーグ71FLのカテゴリはこちら
デジボーグ71FLのページはこちら
(こちらのページには71FLAFボーグによる原寸作例もアップしていますので分かり易いと思います)

デジボーグ71FL＋AFアダプターによるAFボーグについてはPENTAX K-5、K-rでセンサーの感度が向上し、レデューサー等による焦点距離の短縮をせずにAFが使えるようになりました。換算1020mm長焦点の撮影が可能となり、相当期間テストしましたがAFの効きもしっかりして良好で、私の機器では(コントラストアップの為の内面処理等はしています)迷って困ったというようなことは今のところありません。曇り等では迷うという方もおられますのでご留意ください。
解像力もAFアダプターを介しているとは思えないほどで上記ペーシの原寸作例のジョウビタキの小羽枝の写りを見ていただければお分かりいただけると思います。
ミクロの世界です。
ミニボーグ71FL＋AFアダプター＋ペンタックス K-5は最高の組み合わせだと思います。(2011.05.15)

接続例
（旧機種用）

(K-7撮影)

AFボーグ	71FLのみ	71FL＋ ACクローズアップレンズNO3

撮影範囲と周辺像の比較です。解像力等の比較の参考にはなりませんのでご注意ください。

AFボーグ71FL作例

コゲラの連続画像


BORG71FL＋AFで連写した連続画像です。細かい桜の枝がやっと抜けた時の一瞬の連写連続写真です。親指AF、AF-Cで操作しています。少ないチャンスを効率よくものにたいです。ノートリ縮小 PENTAX K-5


NEW 金網越しで被っています ISO400ss1/800 ノートリ縮小 PENTAX K-01 直AF	NEW ISO400ss1/2000 トリミング縮小 PENTAX K-5 0.78×AF	NEW ISO400ss1/500 ノートリ縮小 PENTAX K-5 直AF	NEW ISO500ss1/1250 トリミング縮小 PENTAX K-5 直AF	NEW ISO250ss1/500 ノートリ縮小 PENTAX K-5 直AF


ISO800ss1/1250 ノートリ縮小 PENTAX K-5 直AF	ISO800ss1/2000 トリミング縮小 PENTAX K-5 直AF	ISO800ss1/2000 トリミング縮小 PENTAX K-5 直AF	ISO800ss1/1600 トリミング縮小 PENTAX K-5 直AF	ISO200ss1/800 ノートリ縮小 PENTAX K-5 直AF


ISO200ss1/1000 ノートリ縮小 PENTAX K-5 直AF	ISO320ss1/400 ノートリ縮小 PENTAX K-5 直AF	ISO320ss1/320 ノートリ縮小 PENTAX K-5 直AF	ISO320ss1/250 ノートリ縮小 PENTAX K-5 直AF	ISO320ss1/320 ノートリ縮小 PENTAX K-5 直AF


ISO250ss1/1000 ノートリ縮小 PENTAX K-5 直AF	ISO200ss1/1000 ノートリ縮小 PENTAX K-5 直AF	ISO320ss1/250 ノートリ縮小 PENTAX K-5 直AF	ISO250ss1/800 ノートリ縮小 PENTAX K-5 直AF	ISO200ss1/800 ノートリ縮小 PENTAX K-5 直AF


ISO1250ss1/1000 ノートリ縮小 PENTAX K-5 直AF	ISO800ss1/2500 トリミング縮小 PENTAX K-5 0.78×	ISO320ss1/250 ノートリ縮小 PENTAX K-5 直AF	ISO400ss1/640 ノートリ縮小 PENTAX K-5 直AF	ISO400ss1/640 ノートリ縮小 PENTAX K-5 直AF


ISO400ss1/640 ノートリ縮小 PENTAX K-5 直AF	ISO400ss1/800 トリミング縮小 PENTAX K-5 直AF	ISO400ss1/800 トリミング縮小 PENTAX K-5 直AF	ISO400ss1/800 トリミング縮小 PENTAX K-5 直AF	ISO400ss1/500 トリミング縮小 PENTAX K-5 直AF


ISO320ss1/400 トリミング1/2縮小 PENTAX K-5	ISO320ss1/500 トリミング1/2縮小 PENTAX K-5	ISO800ss1/1600 トリミング1/2縮小 PENTAX K-5	ISO320ss1/400 ノートリ1/2縮小 PENTAX K-5	ISO400ss1/250 ノートリ1/2縮小 PENTAX K-5


ISO400ss1/800 トリミング1/2縮小 PENTAX K-7	ISO400ss1/400 トリミング1/2縮小 PENTAX K-7	ISO400ss1/125 トリミング1/2縮小 PENTAX K-7	ISO400ss1/125 トリミング1/2縮小 PENTAX K-7	ISO400ss1/500 1/2に縮小 PENTAX K-7


ISO400ss1/2000 1/2に縮小 PENTAX K-7	ISO400ss1/320 1/2に縮小 PENTAX K-7	ISO400ss1/1600 横1400に縮小 PENTAX K-7	ISO400ss1/1000 横1400に縮小 PENTAX K-7	ISO400ss1/1250 横1400に縮小 PENTAX K-7

3～5枚目はボケ味を見ていただきたいため小さめに縮小しています。AFアダプターを付けるとボケがより自然になるような気がします。

AFボーグ60ED

当ブログのAFボーグ60EDのカテゴリはこちら
デジボーグ60EDのページはこちら

デジボーグ60ED＋AFアダプターでのPENTAX K-5、K-rによる直AFのAFボーグにつきまてはほぼ問題なく使えています。(鏡筒のの内面処理等はしています)
35mm換算約900mmです。

接続例
（旧機種用）

(K-7撮影)

AFボーグ	60EDのみ	60ED＋ ACクローズアップレンズNO4

撮影範囲と周辺像の比較です。解像力等の比較の参考にはなりませんのでご注意ください。

AFボーグ60ED作例


NEW ISO400ss1/250 縮小ノートリ PENTAX K-5直AF	NEW ISO400ss1/320 縮小ノートリ PENTAX K-5直AF	NEW ISO400ss1/250 縮小ノートリ PENTAX K-5直AF	NEW ISO400ss1/320 縮小ノートリ PENTAX K-5直AF


ISO400ss1/125 縮小ノートリ PENTAX K-5直AF	ISO400ss1/200 縮小ノートリ PENTAX K-5直AF	ISO400ss1/125 縮小ノートリ PENTAX K-5直AF	ISO400ss1/125 縮小ノートリ PENTAX K-5直AF


ISO400ss1/250 1/2に縮小ノートリ PENTAX K-5直AF	ISO400ss1/2000 1/2に縮小トリミング PENTAX K-5直AF	ISO250ss1/500 1/2に縮小ノートリ PENTAX K-5直AF	ISO250ss1/400 1/2に縮小ノートリ PENTAX K-5直AF


ISO400ss1/640 1/2に縮小トリミング PENTAX K-7	ISO200ss1/500 1/2に縮小トリミング PENTAX K-7	ISO200ss1/400 1/2に縮小トリミング PENTAX K-7

AFボーグ50FL

期間限定・AFボーグ接続用パーツプレゼント！
50FL望遠レンズセットとACクローズアップレンズ同時購入の方。
AFアダプターが必要です。
その他追加パーツ必要なし。

当ブログのAFボーグ50FLのカテゴリはこちら
デジボーグ50FLのページはこちら

AFボーグ50FL作例

NEW７枚の連続した写真です。６枚目は甘いですが７枚目で戻っています。
ISO400ss1/1000、1/2に縮小したものを1024×684でトリミング後結合。PENTAX K-5


NEW ISO400ss1/1000 トリミング縮小 PENTAX K-5	NEW ISO800ss1/1600 トリミング縮小 PENTAX K-5	NEW ISO400ss1/1000 トリミング縮小 PENTAX K-5	NEW ISO800ss1/1600 トリミング縮小 PENTAX K-5	NEW ISO800ss1/1600 トリミング縮小 PENTAX K-5


ISO320ss1/200 トリミング縮小 PENTAX K-5	ISO320ss1/200 トリミング縮小 PENTAX K-5	ISO320ss1/160 トリミング縮小 PENTAX K-5	ISO400ss1/320 トリミング縮小 PENTAX K-5	ISO320ss1/200 トリミング縮小 PENTAX K-5


ISO400ss1/100 ノートリ縮小 PENTAX K-5	ISO400ss1/80 ノートリ縮小 PENTAX K-5	ISO250ss1/500 ノートリ縮小 PENTAX K-5	ISO250ss1/500 ノートリ縮小 PENTAX K-5	ISO320ss1/160 トリミング縮小 PENTAX K-5


ISO400ss1/160 ノートリ縮小 PENTAX K-5	ISO500ss1/125 ノートリ縮小 PENTAX K-5	ISO800ss1/125 トリミング縮小 PENTAX K-5	ISO800ss1/125 トリミング縮小 PENTAX K-5	ISO400ss1/100 トリミング縮小 PENTAX K-5


ISO400ss1/320 ノートリ縮小 PENTAX K-5	ISO250ss1/400 ノートリ縮小 PENTAX K-5	ISO250ss1/160 ノートリ縮小 PENTAX K-5	ISO400ss1/1600 ノートリ縮小 PENTAX K-5	ISO400ss1/1000 ノートリ縮小 PENTAX K-5

AFボーグ45EDⅡ

当ブログのAFボーグ45EDⅡのカテゴリはこちら
デジボーグ45EDⅡのページはこちら

今まで45EDⅡでAFアダプターを使うためには元が暗いためかなり焦点距離を短縮しなければなりませんでしたが、K-5、K-rではさほど短縮が必要ないので焦点距離も長く使え、解像感も良くなりました。(2011.05.23)

接続例
（旧機種用）

(K-7撮影)

AFボーグ	45EDⅡのみ	45EDⅡ＋ ACクローズアップレンズNO5

撮影範囲と周辺像の比較です。解像力等の比較の参考にはなりませんのでご注意ください。

AFボーグ45EDII作例


NEW ISO400ss1/320 トリミング縮小 PENTAX K-5	NEW ISO400ss1/250 トリミング縮小 PENTAX K-5	NEW ISO400ss1/250 トリミング縮小 PENTAX K-5	NEW ISO200ss1/320 トリミング縮小 PENTAX K-5	NEW ISO320ss1/400 トリミング縮小 PENTAX K-5


NEW ISO250ss1/320 トリミング縮小 PENTAX K-5	NEW ISO320ss1/400 ノートリ縮小 PENTAX K-5	NEW ISO160ss1/160 トリミング縮小 PENTAX K-5	NEW ISO320ss1/200 トリミング縮小 PENTAX K-5	NEW ISO400ss1/250 トリミング縮小 PENTAX K-5


ISO400ss1/1000 ノートリ縮小 PENTAX K-5	ISO400ss1/800 ノートリ縮小 PENTAX K-5	ISO400ss1/800 ノートリ縮小 PENTAX K-5	ISO500ss1/640 ノートリ縮小 PENTAX K-5	NEW ISO250ss1/400 ノートリ縮小 PENTAX K-5


ISO400ss1/640 トリミング縮小 PENTAX K-5	ISO500ss1/800 ノートリ縮小 PENTAX K-5	ISO400ss1/400 トリミング縮小 PENTAX K-5	ISO500ss1/640 ノートリ縮小 PENTAX K-5	ISO500ss1/640 ノートリ縮小 PENTAX K-5


ISO400ss1/1600 1/2縮小トリミング PENTAX K-7 ACNo5	ISO400ss1/640 1/2縮小トリミング PENTAX K-7 ACNo5	ISO400ss1/800 1/2縮小ノートリ PENTAX K-7 ACNo5
